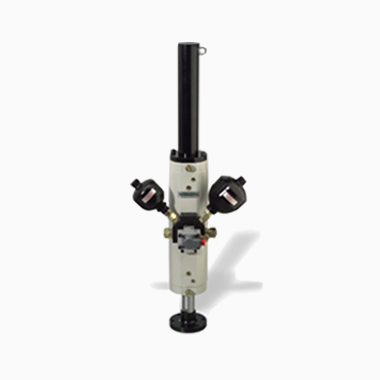

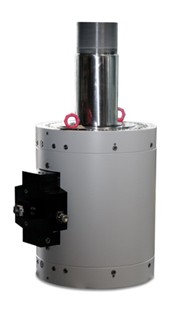

静压支承电液伺服作动器

德国Form+Test公司设计和生产的静压支承电液伺服作动器,可用于高精度静态、动态材料和零部件测试;根据实验要求,可单独使用,也可配合框架、夹具等使用;特别适合载荷需要非常精确控制的、小行程、高频、高侧向力、高弯矩和高速的应用。



应用:

- 用于高精度静态、动态材料和零部件测试。根据实验要求,可单独使用,也可配合框架、夹具等使用。

- 特别适合载荷需要非常精确控制的、小行程、高频、高侧向力、高弯矩和高速的应用。



特点:

- 静压支承作动器

- 运行动态试验时,改变荷载时无滞后

- 运行无磨损,易于维护

- 超高的产品精度,精确导向,无渗油,超长使用寿命

- 部件可被置换

- 抗侧向力能力卓越

- 紧凑型设计

- 同心内置位移传感器,保障测量和控制的精确

- 模块化配置,亦可根据其他部件和选项进行单独设计

- 与标准力传感器和伺服阀(5-340I /min)匹配



描述:

- 双作用双出作动器

- 活塞杆端采用节圆、内螺纹和承插式设计

- 活塞杆精磨,硬镀铬,热处理,并涂有特殊聚合物

- 静压支承表明做亚光处理

- 高刚度作动器缸体,亚光面设计

- 作动器端盖接触面均涂有特殊聚合物,可精确导向和保证高操作性

- 带有缓冲

- 出厂前均做清洗和功能测试



静压支承:

- 静压支承确保活塞置中

- 滑动接触面被高压液压油膜分开,从而保证在运行试验前即可消除摩擦和磨损

- 静压支承和液压油采用系统压力,无需单独的液压源,泄油也通过内部输送回油箱



夹具选项:

- 顶部法兰设计

- 高刚度底部法兰设计

- 关节轴承,球铰

- 与Schenck兼容的法兰



数据:

- 测试载荷:5-10,000KN

- 标准行程:50/100/250/400mm

- 系统压力:21或28Mpa

- 可根据用户需求定制



联接阀块:

- 阀块兼容标准伺服阀(5-340I/min)、蓄能器,并联接油路

- 标准通孔样式,可在具有相同行程的作动器间互换

- 冲洗板,联接压力和回路油

- 转换板,用于安装对应的伺服阀

- 压力及回油路各一蓄能器,用以一直压力脉动



选项/附件:

- 力传感器

- 伺服阀

- 液压油源

- 压板

- 关节轴承

- 球铰

- 分油站

- 油管

- 转接板

- 也可提供聚合物支承的作动器,适用于低频实验



静压支承作动器的应用案例图片:
